鋼管拋丸機自動上料裝置

　　鋼管拋丸機自動上料裝置工作原理

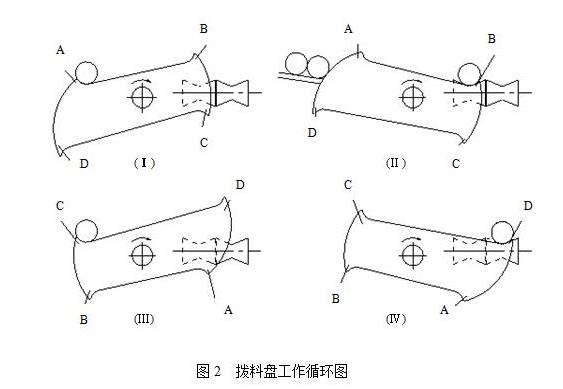

　　圖2為撥料盤工作循環示意圖,其工作原理如下：首先將多根需要拋丸處理的鋼管放在帶斜度的上料架1上，在重力作用下，鋼管排列整齊靠緊在上料架下部擋塊上，此時工件被定位；動力係統（減速機）為撥料盤2提供動力，通過鏈傳動帶動其順時針旋轉，撥料盤轉動可將管子送到送料輥道上，送料棍子的連續旋轉將工件送入拋丸室，進行下工序拋丸處理。撥料盤的工作循環如下：當撥料盤2處於位置Ⅰ時，撥料盤A點圓弧角將上料架上1個鋼管托起，隨著撥料盤2的順時針旋轉，撥料盤上A點向上抬起，B點向下方轉動，在重力作用下，管子沿斜麵AB滾動到B點圓弧角，撥料盤2繼續轉動，就將管子放置在內側送料輥道5上，此時完成第一根管子上料；撥料盤2從位置Ⅱ開始繼續轉動，達到位置Ⅲ時，撥料盤另一個工作麵上的C點圓弧角將第二根管子抬起，撥料盤重複前半周期的運動，其上D點圓弧角將第二根管子放置在外側送料輥道5上（位置Ⅳ），此時撥料盤旋轉一周，完成2根管子上料。上料時間節拍由動力係統傳動速度控製。
