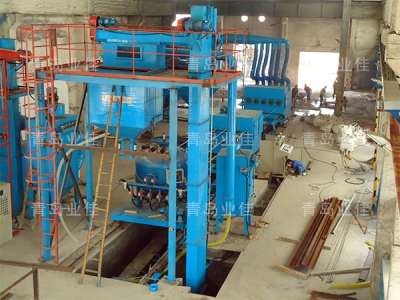

四工位鋼管內壁噴丸機工藝流程：
氣動上料→自動管道托架升起移動→自動管道托架到位下降→鋼管旋轉托架向後密封室移動→前密封室移動→鋼管自轉開→除塵開→提升開→螺旋開→噴丸小車移動→噴砂開始（從前到後）→噴砂結束→倒退吹灰→皮帶輸送機停→提升停→除塵停→自轉停→前密封室移動→自傳托架移動→舉升裝置上升並移動→舉升裝置移動到位下降並卸料→噴粉、塗油及粉末處理。
四工位鋼管內壁噴丸機技術參數；
項目 單位 QGN40-200 QDN200-600 QGN600-1200
清理工件長度 mm 2000-14000 2000-14000 2000-14000
噴槍行走速度 mm 1500-2500 1000-2000 500-1000
噴砂量 kg/h 2000 2000 2000
首次裝入量 kg 4500 4500 4500
通風量 m3/ 3000 3000 3000
總功率 kw 35 55 160
四工位鋼管內壁噴丸機適用範圍：
防腐鋼管內壁噴砂機、QGN係列鋼管內壁噴砂機是一種組合清理鋼管內壁的清理機，通過噴砂來清理油管的外表麵，通過拋噴砂清理內表麵，使表麵的氧化皮均祛除掉。該機主要利用高效強力拋丸器拋出的高速丸流，拋打位於室體內的旋轉工件表麵與內腔上，去掉其它的粘砂、鏽層、焊渣、氧化皮及其雜物，使之獲得精細的光潔表麵。提高了漆膜與鋼材表麵的附著力，並提高鋼材的抗疲勞強度和抗腐蝕能力，改善了鋼材的內在質量，延長其使用壽命。鋼管內壁噴丸機實用新型涉及一種鋼管內壁強化噴砂用噴槍，尤指強化奧氏體不鏽耐熱鋼管內壁以提高其抗高溫蒸汽氧化腐蝕性能的鋼管內壁強化噴丸用噴槍。其具有一噴嘴及一噴杆，該噴嘴組裝在噴杆前端，該噴嘴具有一外管及一導流芯，該導流芯的前端具有一較大的頭端，在噴嘴導流芯與外管前端開口間形成有一供砂、丸、氣混合流噴出的環狀縫隙，噴砂時，氣源能量與鋼丸聚集在狹窄環狀縫隙噴出，可沿鋼管內壁周向生成分布均（jun1）勻的抗高溫氧化腐蝕的硬化層。能使油汙、腐鏽、鋼管內表麵的黑漆經過噴砂清理後使鋼管內表麵強化及呈現出金屬光澤增加其表麵積以利於工件噴塗、噴漆。所述噴杆為直線狀奧氏體不鏽鋼管，其長度方向不可塑性可確保噴丸速度在鋼管全長維持不變，在鋼管內壁生成均布硬化層；此外噴杆形狀上采用長徑比大的柔性化設計有助於噴嘴與鋼管內壁自動對中 噴砂。
四工位鋼管內壁噴丸機合金鋼丸清理效果圖
四工位鋼管內壁噴丸機合金鋼砂清理效果圖
四工位鋼管內壁噴丸機的噴砂罐
四工位鋼管內壁噴丸機的噴砂罐及輸送平車
四工位鋼管內壁噴丸機配有一台噴1.5m3噴砂器采用日本厚地鐵工技術製作，它具有下述特點：
1、自動加料(Automatic，On-line Refilling)。可實現“彈丸消耗至給定量時自動加料，彈丸加滿時自動停止”的功能。
2、采用遙控式噴槍，可實現自動控製，由操作工人控製噴嘴噴丸或噴氣。這樣可用於在清理結束後，噴氣清除工作表麵的浮灰；另一方麵也可減輕工人的勞動強度，保障作業安全。
在活動密封室中有鋼管齊頭裝置，保證噴槍同時進入鋼管內部，也防止鋼管向固定密封室方向移動為噴砂清理帶來不便。
四工位鋼管內壁噴丸機的噴砂室
四工位鋼管內壁噴丸機的對齊裝置
四工位鋼管內壁噴丸機在活動密封室中有鋼管齊頭裝置，保證噴槍同時進入鋼管內部，也防止鋼管向固定密封室方向移動為噴砂清理帶來不便。
四工位鋼管內壁噴丸機固定密封室為鋼板、型鋼焊接結構，具有足夠的強度和剛度。室體形狀、尺寸及拋丸器的安裝位置與方向均通過CAD優化設計及動態仿真後確定，從而很好的保證了工件清理的效果，zui大限度地發揮設備的效能，鋼管的端口拋射區用ZGMn13板防護，耐磨性能好，經久耐用。護板的固定螺母是采用ZGMn13包鑄製成的。室體內底麵設有格柵，格柵上部主拋射區內設有帶孔眼特種耐磨板防護，防止彈丸打壞格柵、漏鬥和下部螺旋輸送器，使用壽命長。其餘部位為橡膠板防護，拆裝更換護板快捷方便。
鋼管噴砂機自傳裝置及自動輸送係統、自動升舉係統
