組成結構

　　1、輸送平車及噴砂管：自動加料、采用遙控式噴槍，可實現自動控製

　　2、噴砂室

　　在活動密封室中有鋼管齊頭裝置，保證噴槍同時進入鋼管內部，也防止鋼管向固定密封室方向移動為噴砂清理帶來不便。

　　3、對齊裝置

　　4、固定密封室

　　5、鋼管自傳裝置及自動輸送係統、自動升舉係統

　　采用電液推杆作動力，當鋼管舉升係統升起時，將鋼管吊放上以緩衝對鋼管自轉裝置的衝擊，同時人工將鋼管推至彈丸回收室體，落下鋼管。

　　管舉升係統就可實現下部操作.當工件放在自轉裝置上後2組自轉裝置沿如圖所示方向移動，將鋼管的一端深入固定密封室。隨後前室體移動密封室向如圖方向移動，將鋼管的另一端罩住，這樣鋼管兩端均沒入前後室體保證了鋼管在噴砂過程中，彈丸不會到處飛濺，保證了人員的安全及車間的衛生。

　　落下鋼管舉升係統時鋼管和自轉係統接觸，啟動自轉係統，使鋼管自轉同時開啟噴槍就可實現鋼管內壁清理.密封室內設計有橡膠板密封，重量輕，剛度好，彈丸密封可靠。保證密封良好，裝有限位開關及軟聯結防護，杜絕彈丸反彈至室體外。

　　詳情介紹

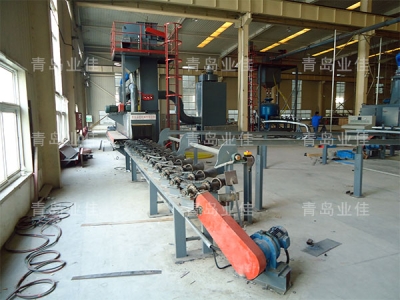

　　鋼管內壁噴砂機采用自動噴砂去除表麵鏽蝕，利用壓縮空氣通過高效噴砂器噴射出的高速彈丸流束擊碎鋼管內表麵上的氧化皮、鏽層及其雜物，使之獲得精細的光亮表麵，提高工件的抗拉和抗壓強度，為內表麵塗漆保護增加附著力，達到防腐、護管、延長鋼管使用壽命之目的。清理後工件表麵表麵的光潔度和粗糙度符合有關的標準規定。

　　工藝流程

　　氣動上料→自動管道托架升起移動→自動管道托架到位下降→鋼管旋轉托架向後密封室移動→前密封室移動→鋼管自轉開→除塵開→提升開→螺旋開→噴丸小車移動→噴砂開始（從前到後）→噴砂結束→倒退吹灰→皮帶輸送機停→提升停→除塵停→自轉停→前密封室移動→自傳托架移動→舉升裝置上升並移動→舉升裝置移動到位下降並卸料→噴粉、塗油及粉末處理。

　　適用範圍

　　鋼管內壁噴砂機適用於成批鋼管在焊接或塗裝前對其鋼管內表麵連續進行表麵處理，徹底進行除鏽，除氧化皮和其他汙垢物，是管道內壁清理方麵的專用設備。經過噴丸處理，使之獲得一定粗糙度的光潔表麵，增加噴塗附著力，提高表麵質量與防腐效果。

　　注：可根據用戶產品特征設計製作以滿足生產需求的非標設備。
