在金屬表麵處理領域，鋼管內外壁的清理質量直接影響後續塗裝與使用壽命。鋼管內外壁拋丸機作為專用清理設備，其工作原理涉及機械傳動、氣力輸送與彈丸動力學等多係統協同。本文不涉及任何特定品牌或公司，僅從技術層麵解析該類設備的運行邏輯與核心機製。
一、設備整體結構概述

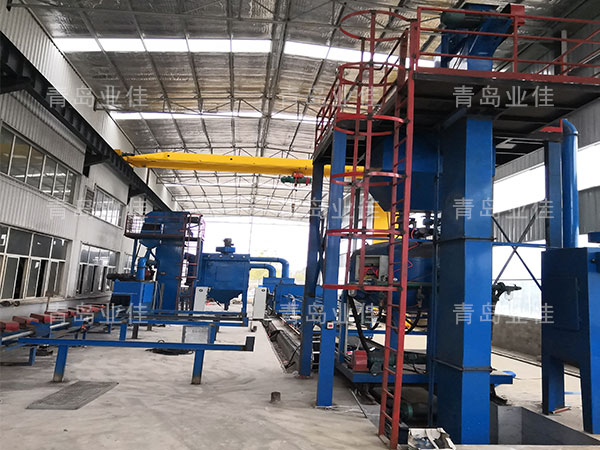

鋼管內外壁拋丸機通常由拋丸清理室、彈丸循環係統、輸送輥道、除塵裝置及電氣控製係統五大部分組成。根據清理對象不同，可分為內壁清理單元與外壁清理單元，二者可獨立運行或組合聯動。設備設計的核心在於使高速運動的彈丸能夠均勻衝擊鋼管內外表麵，同時將碎屑與粉塵及時排出。
二、內壁清理工作原理
鋼管內壁清理的難點在於拋丸裝置需深入管腔內部，且彈丸衝擊後必須有效回收。當前主流設計采用以下技術路徑：
拋丸頭伸入式作業
設備配備一根可伸縮的拋丸噴管，前端裝有定向拋丸頭。作業時，鋼管在輥道上勻速旋轉並軸向移動，拋丸頭伸入管內至預定位置。拋丸器將彈丸加速至每秒70—80米，沿內壁切線方向拋射。由於拋丸頭可做往複直線運動，彈丸覆蓋軌跡呈螺旋狀，確保內壁無清理盲區。
彈丸回收與循環
衝擊內壁後的彈丸與氧化皮、鏽渣一同墜落至室體底部。通過螺旋輸送機將混合物料送至鬥式提升機，再由分離器將完整彈丸與碎屑、粉塵分離開。完整彈丸返回儲料倉待用，廢料則排入收集箱。這一閉路循環係統大幅降低了彈丸損耗。
三、外壁清理工作原理
外壁清理相對直觀，但對拋丸器布局有較高要求。常見方案包括：
多角度拋丸器布置
在清理室四周按特定夾角安裝多台高效拋丸器，通常為4至8台。每台拋丸器將彈丸高速拋出，形成扇形彈幕。鋼管通過輥道輸送穿過清理室時，表麵受到來自不同方向的連續衝擊。為增強清理均勻性，部分機型在室體底部設置擺動機構，使彈丸拋射角度在一定範圍內周期性變化。
通過式連續作業
外壁清理多采用通過式設計，鋼管直線行進，邊移動邊受拋。拋丸強度與行進速度呈反比關係，操作人員可根據管徑、壁厚及原始鏽蝕程度調整輥道轉速。清理後的鋼管表麵呈現均勻的金屬光澤，粗糙度可控在塗裝要求的範圍內。
四、彈丸運動與表麵作用機理
無論內外壁，彈丸對鋼管表麵的作用均基於高速衝擊產生的切削與塑性變形。當球形或棱角形彈丸以一定角度撞擊金屬表麵時，會鏟除鏽層、氧化皮及舊漆膜，同時在基體表麵形成微小凹坑，增加比表麵積。這一過程不損傷母材，且能消除部分殘餘應力。
彈丸材質通常選用鑄鋼丸、鋼絲切丸或不鏽鋼丸，具體選型依據管材硬度與表麵處理等級要求。直徑0.8—1.5毫米的彈丸適用於常規碳鋼管，不鏽鋼管或鋁合金管則需采用更細且硬度較低的非鐵質彈丸，以避免基體損傷或二次汙染。
五、關鍵輔助係統功能解析
輸送與定位係統
鋼管在拋丸過程中的自轉與直線運動由變頻驅動輥道實現。輥道表麵包覆耐磨橡膠，既增加摩擦力又防止管壁劃傷。對於超長管材，設備通常配備多組主動輥與從動輥，確保行進同步。
除塵與排放係統
清理過程中產生的粉塵通過室體上方的吸風口進入脈衝反吹布袋除塵器。過濾後的潔淨空氣排入大氣，粉塵被收集於灰鬥。該環節使設備運行符合環保要求，同時避免粉塵在室內二次附著。
電氣控製邏輯
現代機型普遍采用PLC與觸摸屏組合控製。操作人員可預設拋丸時間、輥道速度、彈丸流量等參數。設備具備故障自診斷功能，對拋丸器電流、提升機負載、除塵壓差等關鍵數據進行實時監測並報警。
六、應用場景與選型參考
該設備廣泛應用於石油套管、天然氣輸送管、橋梁結構管、船舶管道及工程機械用管的預處理生產線。在選型時，需重點關注以下技術匹配度：
- 管徑範圍：內壁清理裝置對最小可伸入直徑有限製，常見規格為Φ60毫米以上。
- 管長支持：單根處理長度從3米至18米不等，特殊需求可定製加長型輥道。
- 清理等級：可滿足Sa2.5至Sa3級（近白金屬清理）的表麵處理標準。
結語
鋼管內外壁拋丸機的工作原理本質是動能轉換與循環利用的統一。拋丸器將電能轉化為彈丸動能，彈丸衝擊表麵完成清理後，通過機械回收再次獲得動能。這一閉環過程在保證效率的同時兼顧了經濟性。理解其運作機製，有助於用戶在設備選型、工藝調整及日常維護中做出合理決策。如需進一步探討具體工況下的設備配置方案，建議與專業技術人員溝通，以獲取更具針對性的建議。
